180 CoreXY DIY #008 - HEAD Assembly

드디어 헤드 부위 조립이다.

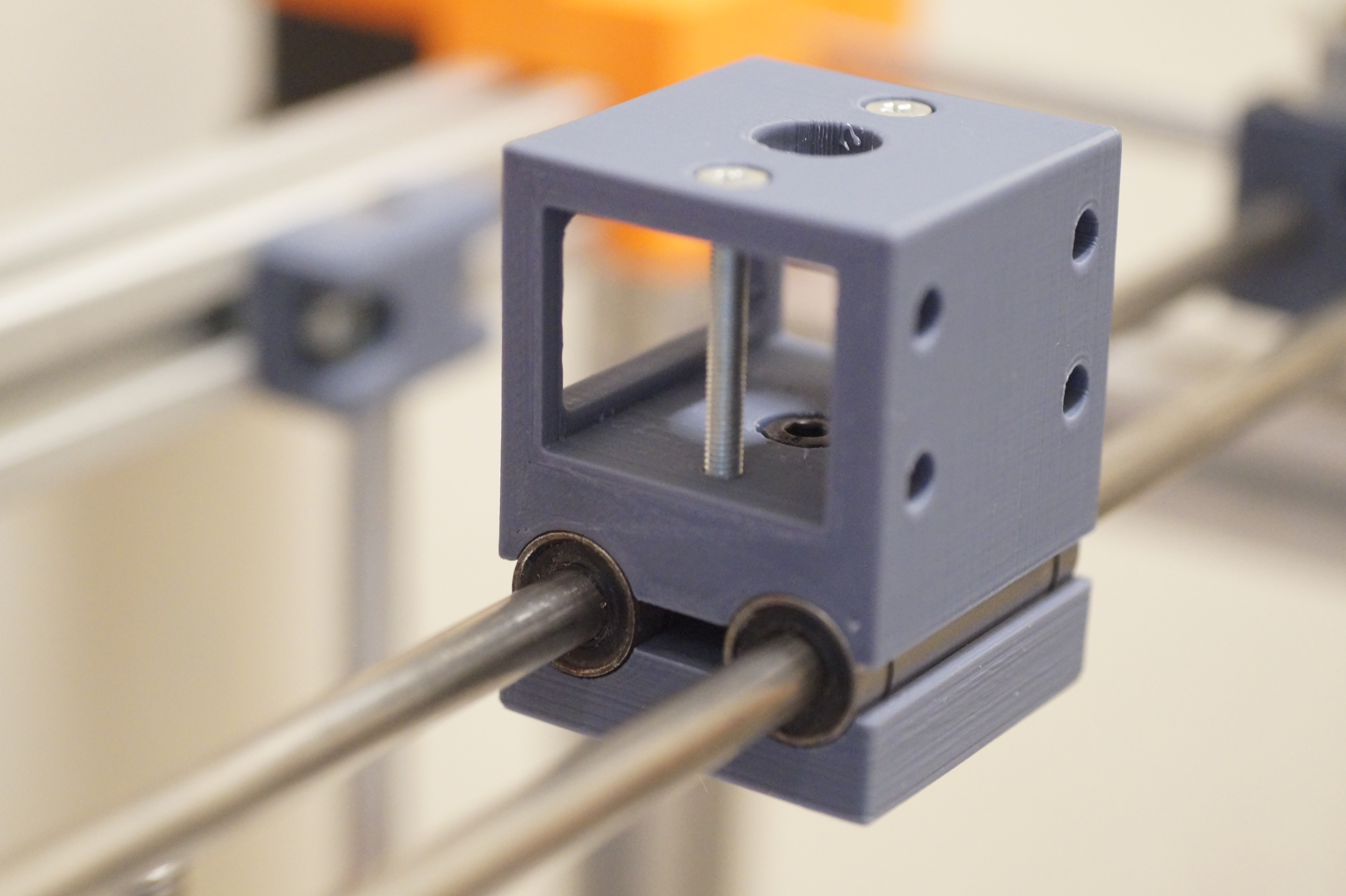

우선 헤드 고정용 하우징에 사진과 같이 M4 너트를 삽입하고 Loctite 401로 고정을 해준다. 하부 두개는 헤드 체결용이고 상부 두개는 직결식으로 개조할 때 익스트루더 모터 고정용이다.



사진과 같이 상부 파트에는 M3 25mm 볼트로 밸트 고정부를 만들어주고, 상부와 하부 파트는 M4 15mm 볼트와 너트로 체결해준다.



전체적인 이미지는 이렇다.

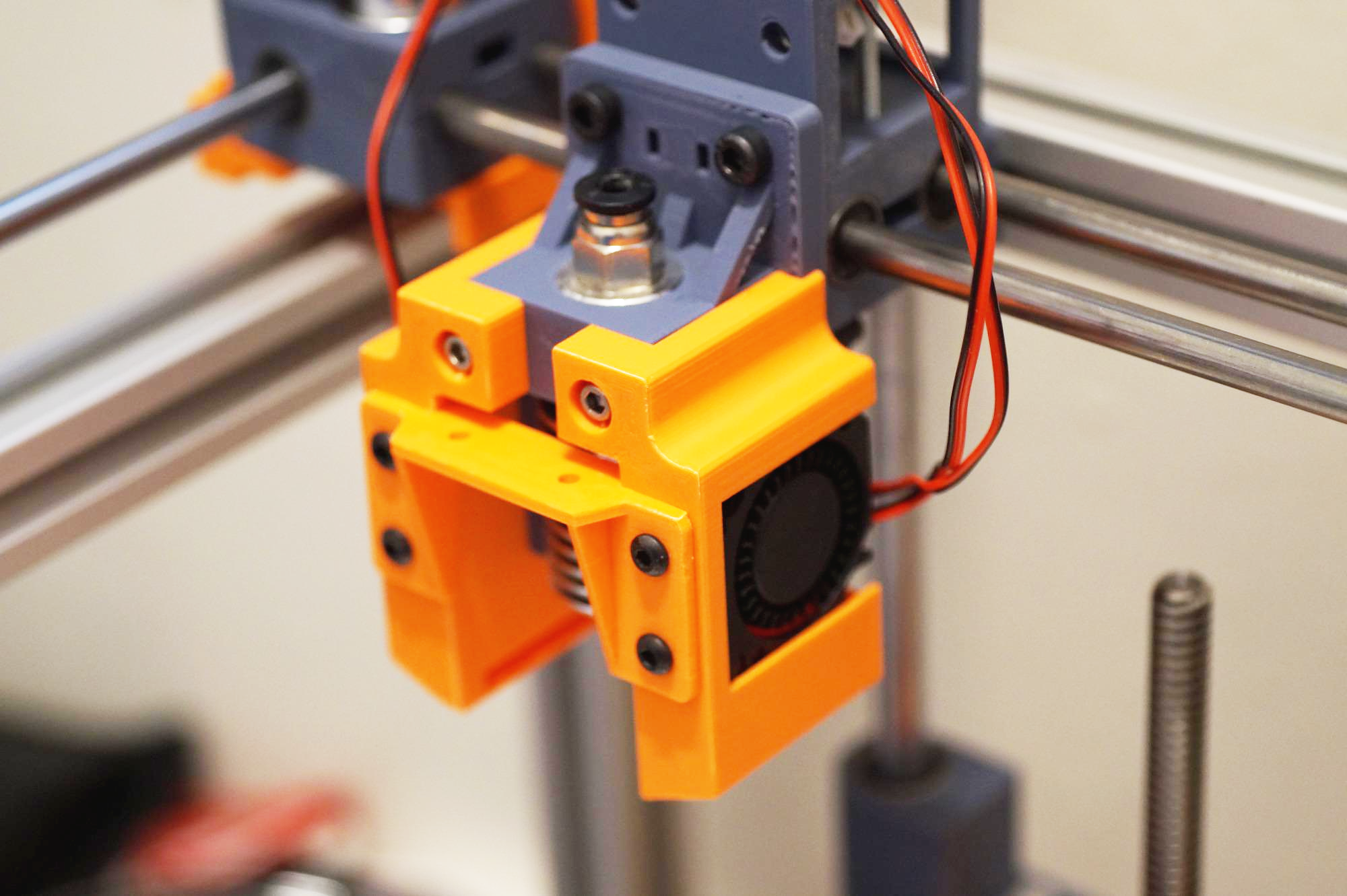

헤드 체결후 모습. 헤드 관련 내용은 블로그 다른 포스팅 참조 바람. 터치 센서 없는 모델로 제작중이어서 앞이 뚫려 있다. 쿨링은 3010 팬이 사용됐다.



정면 샷. 아주 깔끔하다.



측면 샷. 노즐 라디에이터 쿨링 팬이 후면에 장착된 것을 볼 수 있다.
