180 CoreXY DIY #005 - XY Motor Housing

이번 편 부터는 설명을 좀 간단히 적으면서 넘어가겠다. 상세히 적자니 귀차니즘이 너무 커서...

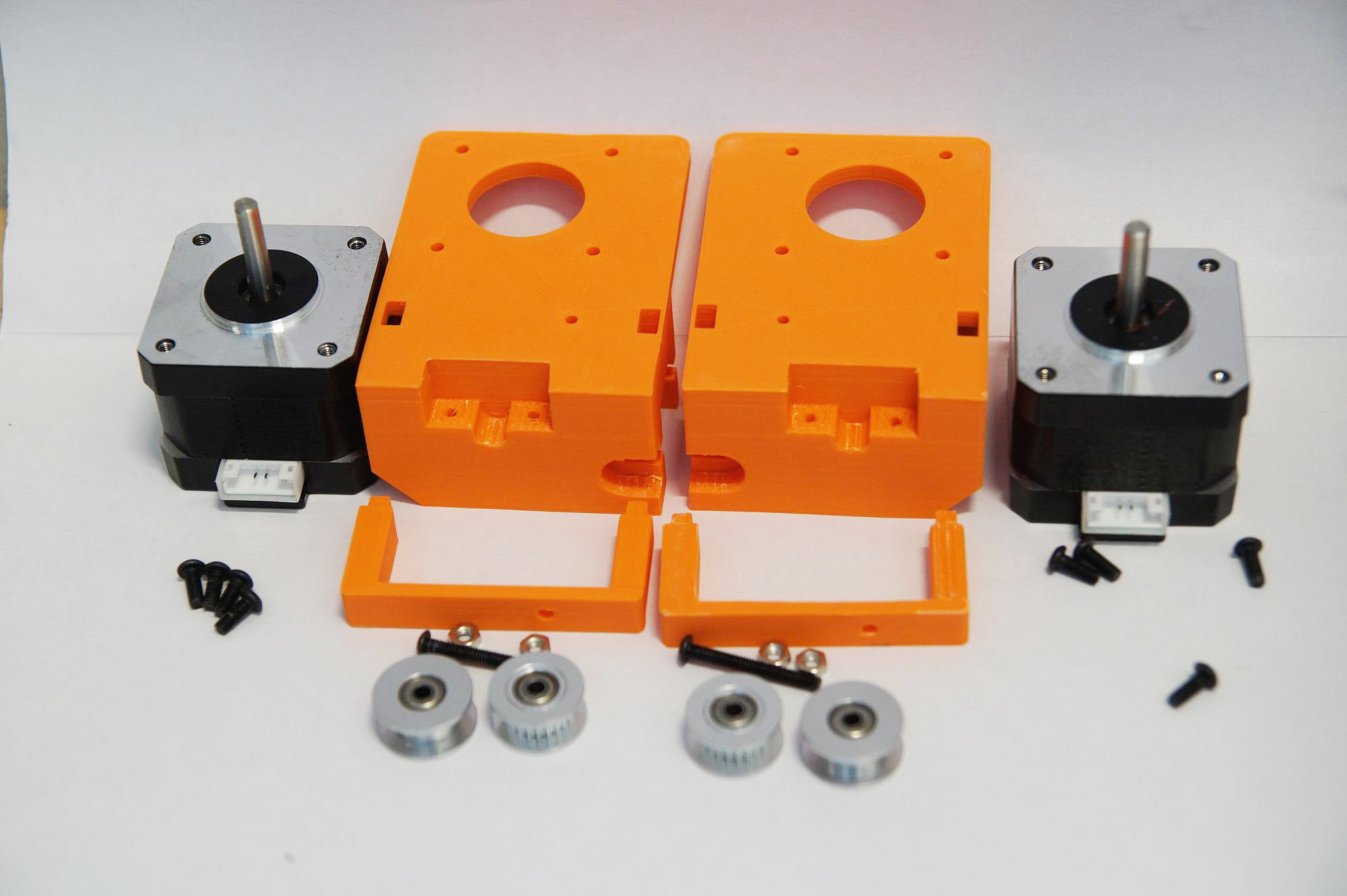

XY 모터 하우징 조립용 부품들이다. GT2 20T 아이들러 및 M3 10mm 25mm 볼트와 너트가 사용된다. 프린터 프레임에 조립을 위해서는 M4 10mm 볼트와 T 너트가 사용되는데 위 이미지에는 없다.

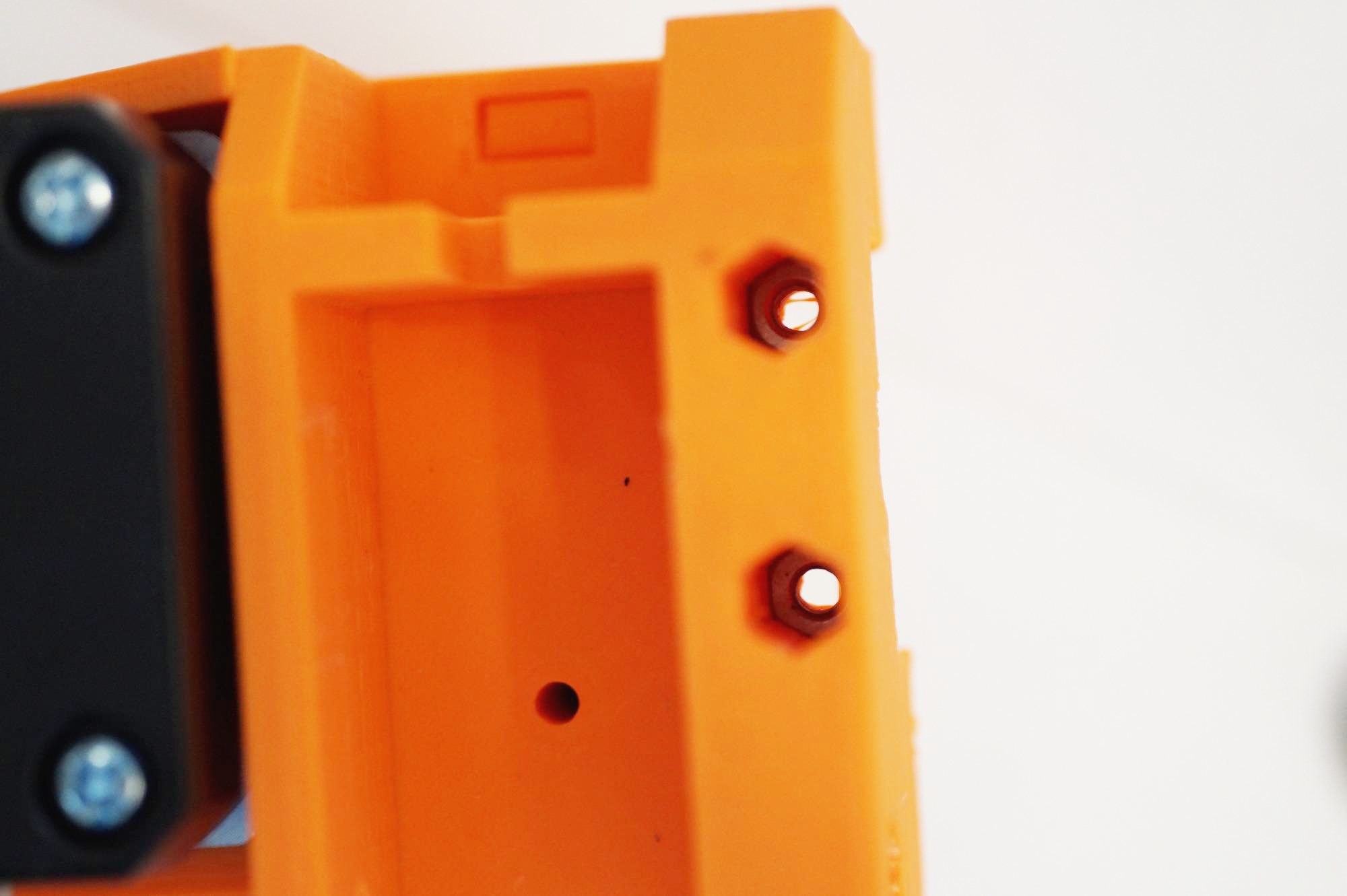

하우징 하부에는 M3 너트를 삽입할 수 있는 공간이 있다. 나중에 6mm 환봉을 고정시킬 때 볼트 체결부위이다.

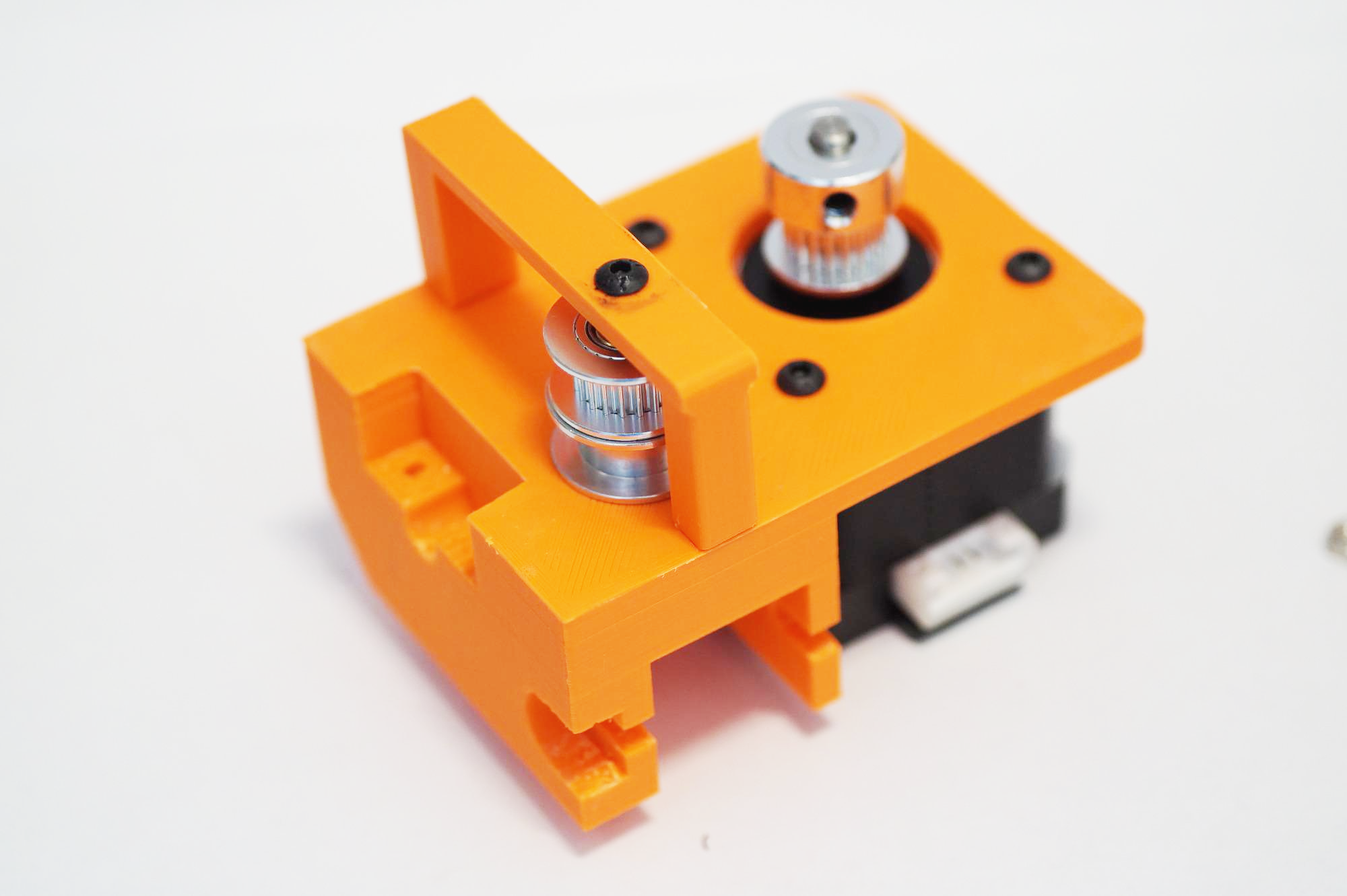

조립을 완료하면 위와 같은 모습이 된다. GT2 아이들러 조립시에는 벨트의 체결을 고려하여 나사부위의 위치를 확정해줘야 한다.



XY 모터 하우징의 조립 완료시 형태이다. 밸트 설치를 고려하여 아이들러를 배치했다.
