180 CoreXY DIY #002 - Frame and Parts

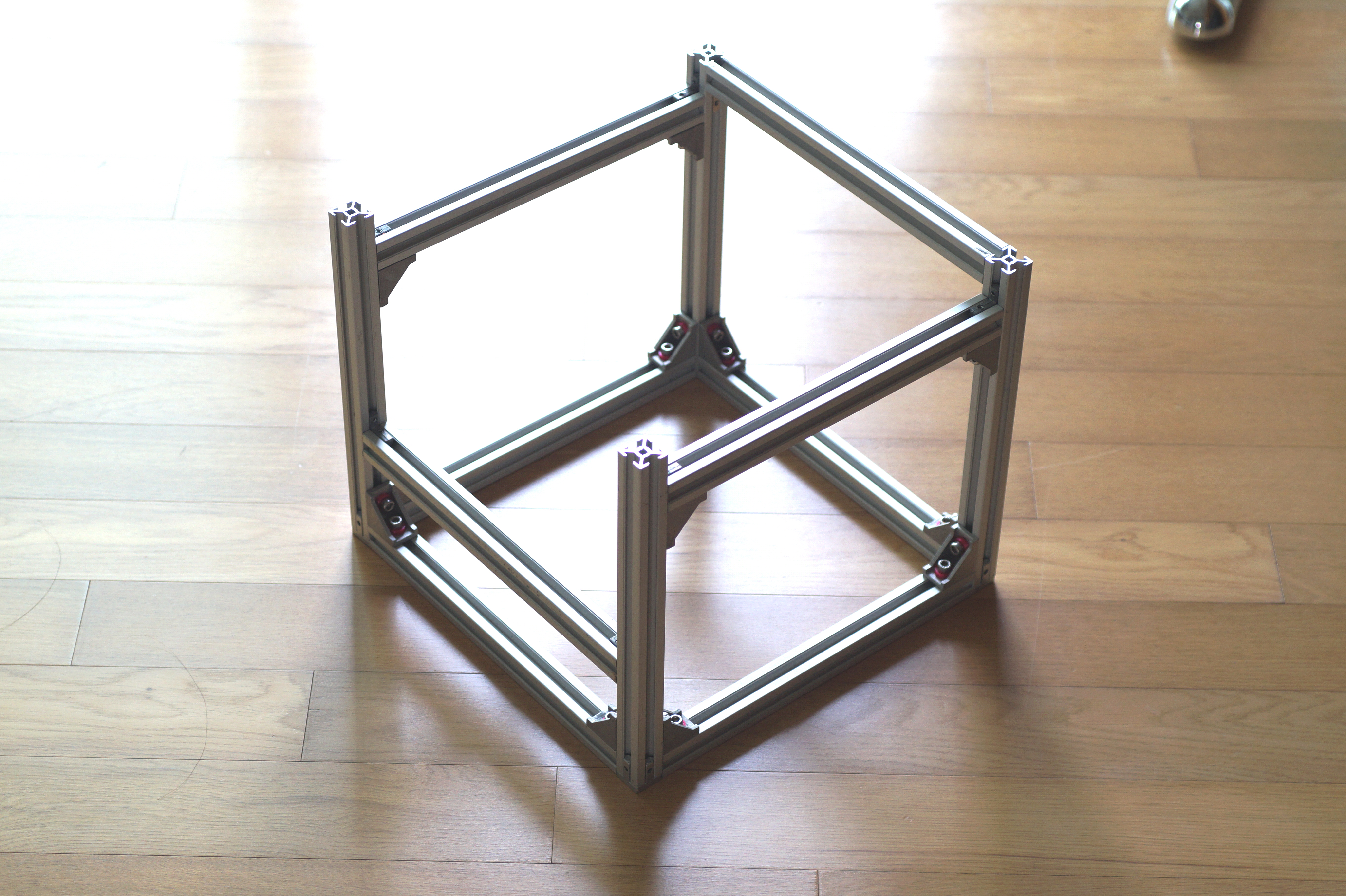

프레임은 모두 중국산 알루미늄 2020 프로파일 250mm 길이다.

중국산 2020 알루미늄 프로파일에 중국산 부자재들로 조립돼 있다.

M5*12mm Bolt와 T-Nut가 쓰여서 길이가 안맞는 것은 PETG로 부싱을 만들어 맞춰줬다. 프레임의 네 모서리 코너는 한꺼번에 조립할 수 있는 부자재를 산게 있어서 썼는데, 없으면 없는대로 조립하면 된다. 조립이 편할 것 같아서 써봤는데, 그닥 좋다는 느낌은 받지 못했다.

튼튼하게 조립하기 위해 코너에는 L자 부자재를 삽입해서 조립했다.

각종 플라스틱 부품들은 모두 내가 디자인해서 ABS+ 필라멘트를 써서 출력 했다.

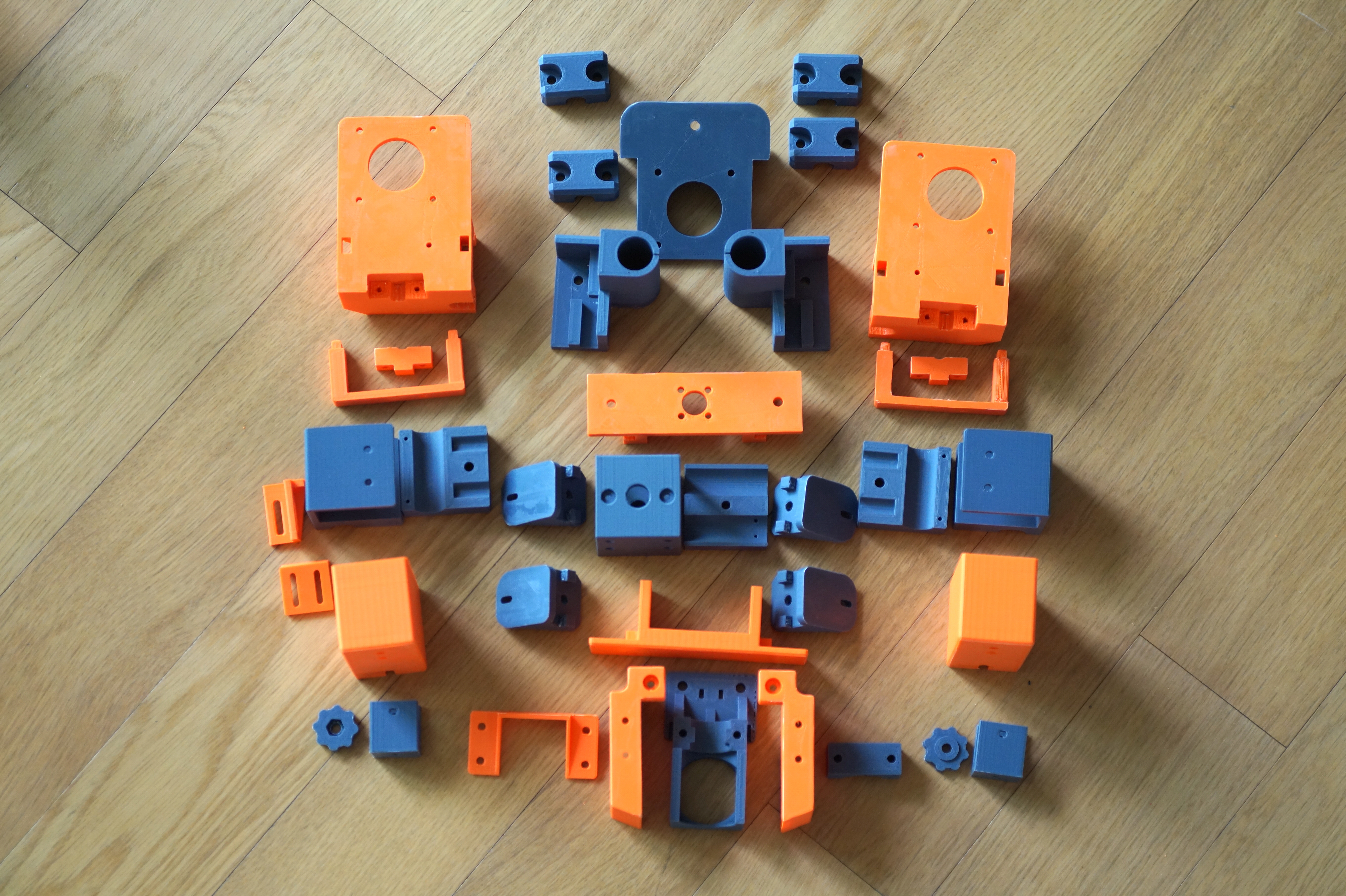

아래는 필수 부품들 사진이다. 일부 부품들은 수정해서 다시 제작할 필요도 있어보인다.

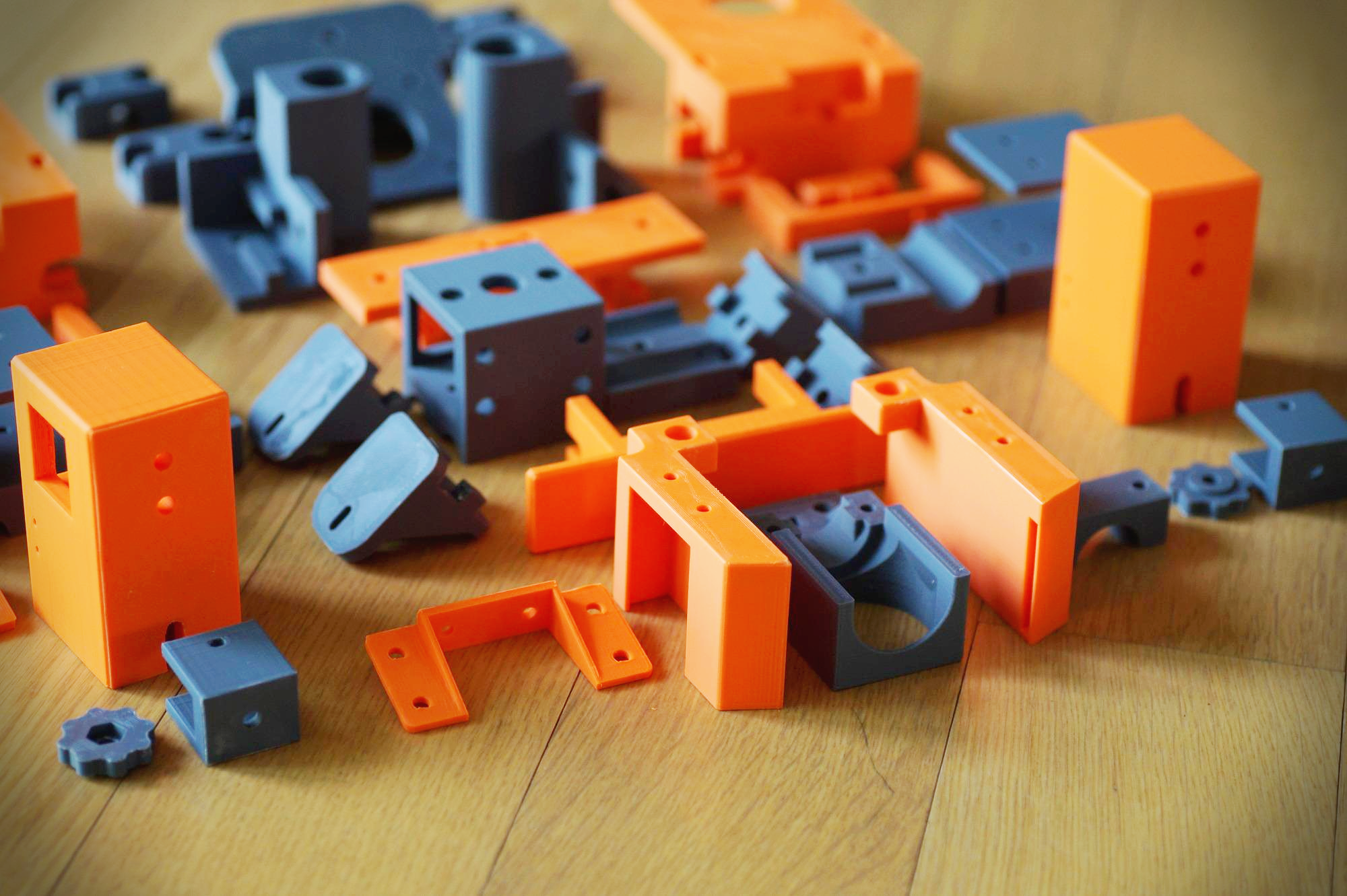

ABS+로 출력한 부품들

티스토리의 이미지 편집 기능을 적용해보니 로모 분위기로 바뀌네...

과거 120 짜리 프린터 만들었을 때, 하부 받침이 있어야 바닥과의 공간이 좀 확보가 되고 Z축 프린팅 영역이 늘어나서 프린터 발바닥을 새로 디자인해서 붙여줘야겠다.
